WiFi版二維碼門禁一體機CR08EU接線教程

作者：塞伯羅斯　　發布日期：2022-01-13 11:16:35 　閱讀 291 次

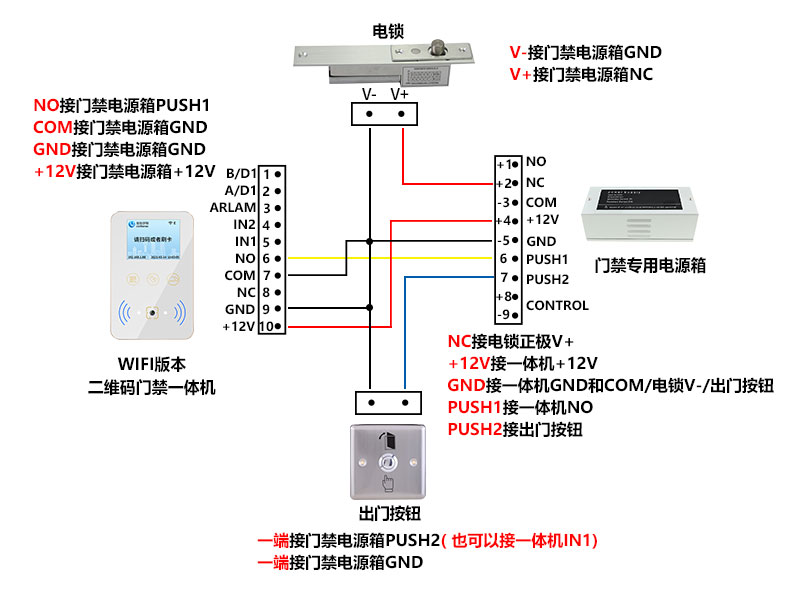

二維碼門禁一體機：

NO接門禁電源箱PUSH1

COM接門禁電源箱GND

GND接門禁電源箱GND

+12V接門禁電源箱+12V

門禁電源箱：

NC接電鎖正極V+

+12V接一體機+12V

GND接一體機GND和COM/電鎖V-/出門按鈕

PUSH1接一體機NO

PUSH2接出門按鈕

電鎖：

V-接門禁電源箱GND

V+接門禁電源箱N(xiāo)C

出門按鈕：

一端接門禁電源箱PUSH2( 也可以接一體機IN1)

一端接門禁電源箱GND
