二維碼門禁、梯控聯動一碼通行兼容市場98%的電梯品牌

——系統集成商必看的完整方案

系統集成商朋友們，請不要劃走，這個是免破線梯控方案，可兼容市場上98%左右的各種電梯品牌，視頻有些長，看完后，能幫助您拿下有小區改造或辦公樓升級需要門禁、梯控聯動一碼通行，掃碼乘梯直達指定樓層方案的項目。

二維碼梯控兼容市場上98%的電梯品牌

今天我們以24層以下的日立品牌電梯為例進行講解，用到的設備有：二維碼門禁一體機、日立免破線梯控主板、日立橋板，日立按鈕線，電源線，磁柱，Cerberus ISCS門禁梯控管理軟件。

掃碼梯控用到的配件

因為有些電梯轎廂里信號不好，所以建議先在后臺把人員資料和權限設置好后，下發白名單到二維碼門禁一體機本地存儲，即使斷網離線也能掃碼乘梯和掃碼開門。

一、Cerberus ISCS門禁梯控管理后臺

我們打開打開瀏覽器輸入Cerberus ISCS門禁梯控管理軟件后臺網址，輸入用戶名和密碼進入，我們根據左邊菜單欄“快捷操作”按步驟即可完成授權。

塞伯羅斯 ISCS 二維碼門禁梯控管理軟件后臺

1、添加設備

?1.1、新增區域

點擊添加設備，新用戶要先新增區域，點擊新增，輸入自定義區域名稱，完成后點提交，

在門禁軟件后臺二維碼設備區域

1.2、 門禁、梯控設置

再點新增設備，這里有“門禁設備”和“梯控設備”兩個選項，因為應用場景為門禁、梯控聯動，所以我選“梯控設備”，

在門禁軟件后臺選擇：梯控設備

點擊進來后，可以看到有多款設備可供選擇，我們根據設備背面實際型號進行選擇，

在門禁軟件后臺選擇：輸入二維碼型號

點下一步，這里6層電梯為例，那我們在最低層這里輸入1，最高層這里輸入6層，點擊生成樓層，

在門禁軟件后臺 生成電梯樓層

可以看到每一層右邊有一個開啟和關閉的按鈕，這個開關的作用是：在開啟狀態，起到掃碼直達指定樓層功能，在關閉狀態就是手動按按鈕正常乘梯，舉例：一個商住混用的電梯，一樓和二樓是商場，三樓以上是辦公場所，則把1層到2樓的關閉，這樣從2層以上的電梯樓層，沒有乘梯權限的人員就不能上去。這里按實際情況設置好后，點下一步，選擇所屬區域，輸入設備名稱，輸入設備位置，

1.3 、二維碼門禁WIFI設置

如果是帶WIFI功能的二維碼門禁一體機，則把高級配置的開關按鈕打開，下拉找到聯網模式，選擇WIFI連接，輸入WIFI名稱，這里不建議使用中文名稱，WIFI密碼也填寫一下，

在門禁軟件后臺 給二維碼門禁設置WIFI密碼

需要注意的是：WIFI使用提2.4G頻段的，所以路由器要開啟2.4G設置，

在門禁軟件后臺 路由器設置2.4G

驗證模式選擇離線驗證優先，模式詳情選擇“白名單驗證（二維碼密文）”，其他選項不變，點保存

在門禁軟件后臺 設置二維碼開門驗證模式

1.4掃碼配置二維碼門禁

找到我們剛剛建好的二維碼門禁設備，點擊設備名稱，會(huì )彈出一個配置二維碼，核對所配置的信息無誤后，

在門禁軟件后臺 設置二維碼開門驗證模式

拍照或截圖發到手機上，對著二維碼門禁設備進行掃碼配置，那我們現在掃碼配置一下，可以看到二維碼門禁屏幕上顯示配置成功，等一兩分鐘，屏幕右上角會(huì )顯示字母E，說明已經聯網成功。

二維碼門禁屏幕上顯示字母E說明聯網成功

2、添加人員

新用戶先新增部門，點擊新增，按實際情況填寫部門，點提交，然后點新增用戶

按要求進行填寫，這里需要注意的是，

在二維碼門禁軟件后臺 添加人員資料

開啟分享碼這個開關的作用：在關閉狀態，則該人員沒有分享開門碼的界面，在開啟狀態，則該人員可以分享限時限次二維碼給其他人掃碼乘梯或掃碼開門。填好后，點提交。

在二維碼門禁軟件后臺 開啟關閉分享

開啟分享碼和關閉分享碼在手機小程序顯示對比

3、添加權限

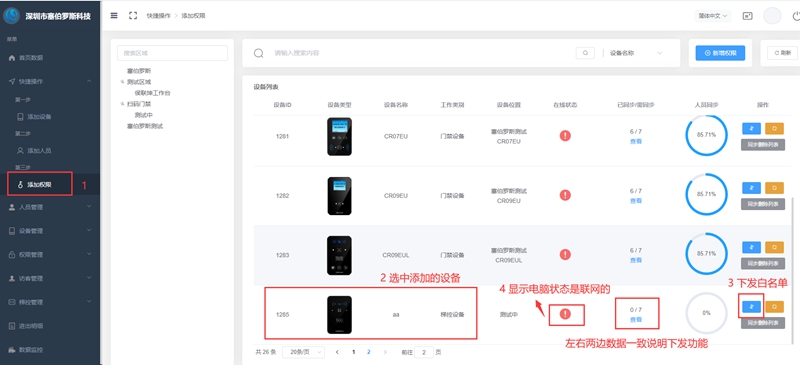

點擊新增權限，可以按部門進行選擇，也可以輸入人員的手機號直接對單獨某個人進行授權，選中人員后，點選添加權限按鈕，人員會(huì )自動同步到右側

3.1梯控授權

找到剛剛新增的門禁、梯控聯動的二維碼門禁設備，選擇所要直達的樓層，例如此部門是在三樓，則選擇3樓提交，如果下一個部門的人員在5樓，則再次點新增權限，選擇部門，選擇5樓，點提交即可對門禁和梯控同時授權。

在二維碼門禁軟件后臺 給人員添加乘座電梯權限

3.2下發白名單

我們可以在“已同步/需同步”欄目下，數字簡單的可以理解為左邊需要同步的人員數量等于右邊人員數量即可，我們點右側同步變更，可以看到左右兩邊數據已經相，說明已同步成功。

在二維碼門禁軟件后臺 給人員同步斷網情況可以開門和掃碼乘梯的權限

至此，Cerberus ISCS門禁、梯控設備添加，人員授權已講解完了。

二、梯控主板安裝

電梯屬于特種設備，梯控主板和二維碼門禁一體機的安裝，需要電梯維保人員現場協助安裝調試，這里不做細講，我們來測試一下已安裝好的梯控和二維碼門禁。

三、二維碼門禁、梯控聯動一碼通行測試

我這個手機開門碼授權是3樓，我們對著二維碼門禁一體機掃碼測試一下，可以看到，掃碼后，電梯3層的按鈕自動點亮，隨著電梯上行，我們到了3樓，

掃碼直達指樓層

同時也支持刷IC卡乘梯，這張卡設置的是5樓的，我們對著二維碼門禁一體機刷卡，可以看到電梯5層的按鈕自動點亮了，已到了5樓。

刷卡直達指定樓層

掃碼或刷卡乘座電梯到達指定樓層

因為電梯是和二維碼門禁聯動的，那我們來到辦公室門口這里，使用同一個二維碼對著掃碼鏡頭掃一下，可以看到也能夠掃碼開門進入。

維碼門禁 掃碼開門

好了，門禁、梯控聯動一碼通行的方案已經講完，謝謝大家！有需要的請在評論區留言，我發完整方案給到您，關注我了解更多
