有很多客戶購買了二維碼門禁一體機是安裝在閘機上的，也反饋到一體機和閘機怎么接線？

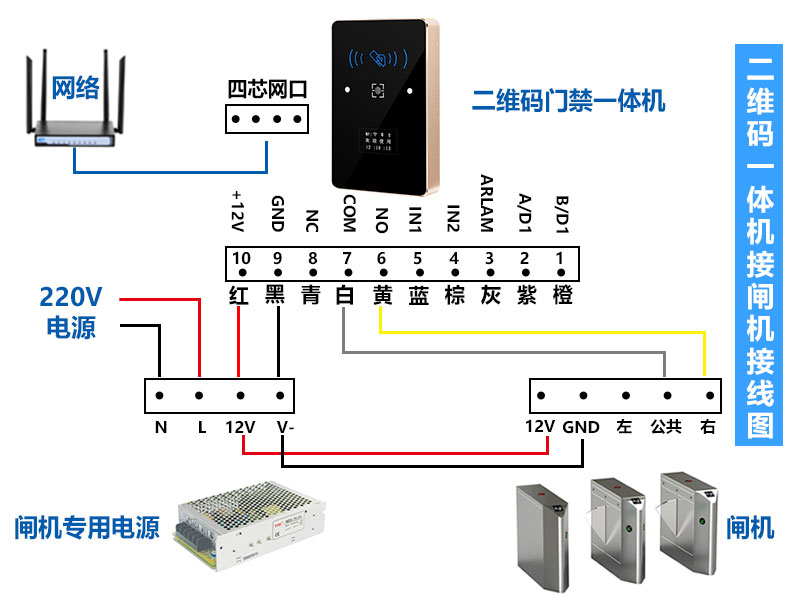

下面我們來教大家一體機和閘機的接線方法
二維碼門禁一體機：
四芯網口接網絡(luò )
+12V接閘機專用電源12V
GND接閘機專用電源V-
COM接閘機公共端
NO接閘機右端
閘機：
12V接閘機專用電源12V
GND接閘機專用電源V-
GND接閘機專用電源V-
公共端接一體機COM
右端接一體機NO
閘機專用電源：
12V接閘機12V/一體機+12V
V-接閘機GND/一體機GND
L接220V電源正極
N接220V電源負極
